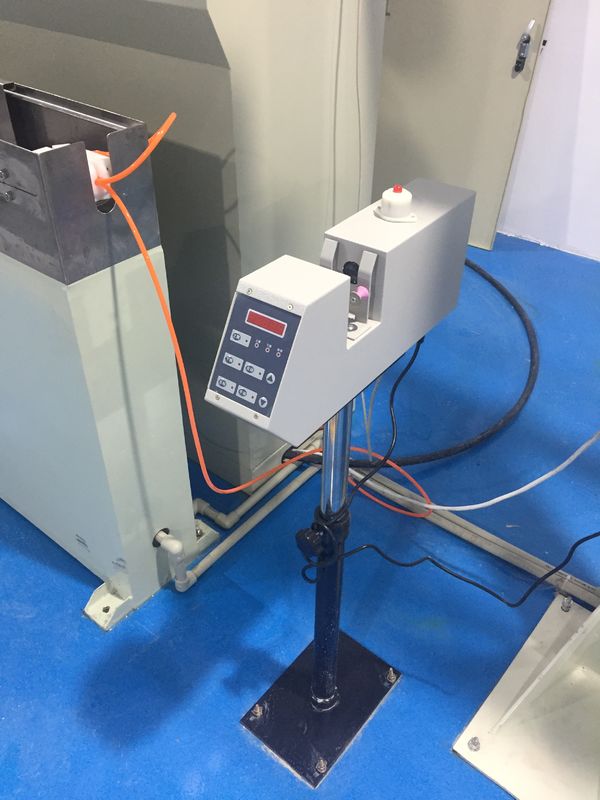

Dispositivo di misura del diametro esterno per cavi

Il dispositivo di misura del diametro esterno (OD) è uno strumento critico utilizzato nella produzione di cavi per garantire la misurazione precisa del diametro esterno del cavo durante o dopo il processo di estrusione.Questo dispositivo aiuta a mantenere il controllo della qualità, garantendo che il cavo soddisfi le tolleranze e le norme specificate.

Caratteristiche principali di un dispositivo di misura del diametro esterno:

Misurazione senza contatto: utilizza sensori laser o ottici per misurare il diametro del cavo senza contatto fisico, evitando danni alla superficie del cavo.

Alta precisione: fornisce misure precise, spesso con una precisione fino a ± 0,001 mm.

Monitoraggio in tempo reale: misura e visualizza continuamente il diametro del cavo durante la produzione.

Sistema di feedback automatico: si integra con la linea di estrusione per regolare automaticamente i parametri (ad esempio, velocità dell'estrusore) se il diametro si discosta dal valore impostato.

Ampia gamma di misura: può misurare una varietà di diametri di cavi, dai fili molto sottili ai cavi spessi.

Interfaccia user-friendly: presenta un display digitale o un'interfaccia software per un facile monitoraggio e controllo.

Registrazione dei dati: registrazione dei dati di misurazione per la garanzia della qualità e l'ottimizzazione dei processi.

Tipi di dispositivi di misura del diametro esterno:

Dispositivi di misurazione laser: utilizzare raggi laser per misurare il diametro con elevata precisione.

Dispositivi di misurazione ottica: utilizzare telecamere e elaborazione delle immagini per determinare il diametro.

Dispositivi di misurazione ad ultrasuoni: utilizzare onde ad ultrasuoni per misurazioni senza contatto, adatte a materiali specifici.

Applicazioni:

Linee di estrusione dei cavi: monitorano il diametro esterno dei cavi durante i processi di isolamento o avvolgimento.

Disegno del filo: garantisce che il diametro dei fili estratti soddisfi le specifiche.

Controllo della qualità: utilizzato nell'ispezione finale per verificare le dimensioni del cavo prima dell'imballaggio.

Vantaggi dell'uso di un dispositivo di misura del diametro esterno:

Qualità costante: garantisce che il diametro del cavo rimanga entro le tolleranze specificate.

Riduzione dei rifiuti: rileva precocemente le deviazioni, riducendo al minimo gli sprechi e le lavorazioni.

Miglioramento dell'efficienza: automatizza il processo di misurazione, riducendo il tempo di ispezione manuale.

Rispetto delle norme: aiuta a soddisfare le norme del settore e le esigenze dei clienti.

Integrazione con la linea di estrusione dei cavi:

Il dispositivo di misurazione OD è tipicamente installato dopo l'estrusore e il serbatoio di raffreddamento in una linea di produzione di cavi.

Le macchine di riciclaggio alimentano il filo o il cavo nel nucleo dell'estrusore.

Extruderi: applicano isolamento o rivestimento al cavo.

Serbatoi di raffreddamento: raffreddano il cavo estruso.

Capstan e macchine di raccolta: tira e avvolge il cavo finito.
