Macchine di avvolgimento e imballaggio automatiche ad alta velocità, in tandem con linea di estrusione

1. Caratteristiche:

1.1 Può essere alimentato dalla macchina di riparazione o collegato direttamente alla macchina di estrusione.
1.2 La velocità di produzione della bobina è di circa 2 bobine al minuto (ad esempio, BV2.5mm2 100m/bobina).
1.3 Dopo avvolgimento, la bobina viene inserita nella macchina di avvolgimento a pellicola per confezionare e etichettare automaticamente la bobina.
1.4 Dopo l'avvolgimento automatico della pellicola, essa viene automaticamente consegnata al trasportatore dal meccanismo di spinta, senza necessità di un'operazione manuale.
1.5 Questa macchina adotta il sistema di cavi servomotore, e la bobina di avvolgimento è bella.
1.6 L'operazione è effettuata sullo schermo touch, e il funzionamento è semplice e conveniente.
1.7 La memoria del microcomputer può memorizzare 99 diverse specifiche di volume del filo, quando è necessario modificare le specifiche del prodotto,
1.8 Finché i dati delle specifiche memorizzati sono letti, essi possono essere prodotti immediatamente senza dover essere inseriti nuovamente.
1.9 Questa macchina dispone di una funzione di rilevamento automatico degli errori che avvisa l'operatore in caso di problema.

2Parametro tecnico:

3.Specificità della parte di avvolgimento:

3.1 Parte del metro:

Ciascuna delle ruote superiore e inferiore è dotata di un dispositivo di misura, utilizzando un codificatore di precisione (Encoder) per calcolare la lunghezza, che può essere calcolata in centimetri.La ruota di misura è fatta di lega di alluminio, la ruota superiore è spruzzata con un trattamento di indurimento ceramico e la ruota inferiore è rivestita con una colla eccellente, che non danneggerà il cavo.Il dispositivo è dotato di un cuscinetto unidirezionale per impedire il pompaggio del cavo.

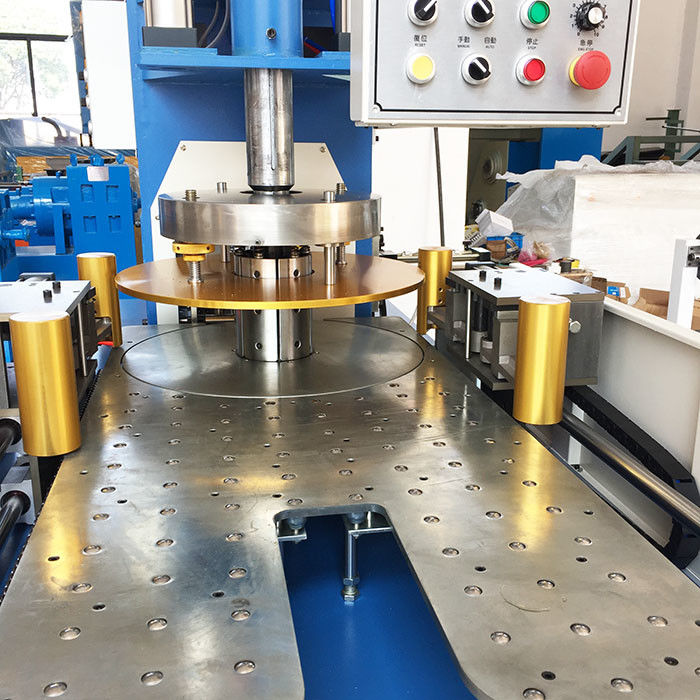

3.2 Testa di avvolgimento:

L'avvolgimento orizzontale è controllato dalla spinta pneumatica per aprire e chiudere automaticamente.

Quando la lunghezza impostata è completata, l'avvolgimento viene automaticamente fermato.E 'facile da demoldare senza stringere il filo e non attaccare la bobina.

3.3 Sistema di sistemazione dei cavi:

Il sistema è completamente controllato da un computer, azionato da un servomotore e da una vite guida a sfera.

Il decodificatore di precisione riceve il segnale di funzionamento del motore principale per sincronizzare il servomotore con il motore principale e il movimento del cavo è più coordinato e la bobina è più bella.

3.4 Tagliatore:

Il taglia-porte taglia automaticamente il cavo quando la lunghezza impostata è completata.

3.5 Meccanismo di trasferimento del braccio:

Dopo che il cavo è stato arrotolato, il meccanismo di tenuta del filo si aggrappa alla bobina e lo trasferisce automaticamente al dispositivo di rivestimento per l'avvolgimento e l'avvolgimento, in modo che il rotolo,Il processo di etichettatura e rivestimento può essere completamente automatizzatoQuando c'è una linea di scarico, può essere intervenuta manualmente.

3.6 Pannello di controllo:

Il sistema di controllo HMI è più conveniente per il funzionamento a contatto diretto sullo schermo.

Il sistema centrale di controllo informatico controlla la velocità della bobina, la lunghezza della bobina, il sistema di allarme, la regolazione della velocità della linea, la luce di indicazione, l'arresto di emergenza e il ripristino.

Quando la macchina è in funzione, gli utenti possono ancora modificare la lunghezza, il diametro del filo, la velocità e altri dati, e la velocità, la lunghezza e l'intera azione della macchina possono essere monitorati sullo schermo.

3.7 Motore motore:

Sistema di avvolgimento: motore a corrente alternata da 7,5 CV * 4P + inverter di controllo vettoriale.

Sistema di cavi: servomotore da 400 W + servomotore.

Trasferimento della linea di tenuta: servomotore 400W + servomotore

4. Specifica della macchina per avvolgere le pellicole:

4.1 Peso della bobina confezionata: fino a 35 kg.
4.2 PVC PE PP dimensione della pellicola: spessore 0,05 mm ~ 0,07 mm * larghezza 40 mm ~ 45 mm.
4.3 Metodo di caricamento del film roll: fissaggio pneumatico.
4.4 La pellicola in PVC/PE è utilizzata per avvolgere l'imballaggio ad alta velocità.
4.5 È azionato da un motore CA e presenta un avvolgimento liscio e liscio.
4.6 regolare le dimensioni del braccio di chiusura e utilizzare la regolazione manuale per renderla rapida e comoda.

5. La struttura meccanica della pellicola:

5.1 Anello C:

L'anello C è azionato dalla cintura di sincronizzazione, l'anello C funziona senza scivolare, e il pacchetto è stabile e silenzioso.

Realizzati in acciaio speciale, i rulli interni ed esterni dell'anello C sono ricoperti di gomma superiore, che non è facile da indossare, mantiene il funzionamento rotondo e ha una lunga durata di vita,e è dotato di protezione contro il sovraccaricoIl motore non è facile da bruciare.

5.2 Tagliatore:

Adotta il sistema di taglio pneumatico e la lunghezza del materiale di imballaggio è automaticamente tagliata dopo il completamento dell'avvolgimento.

Il corpo del taglio può essere seghettato o di tipo forbice (scelto/sostituito in base a diversi materiali di imballaggio), adatto a PVC, PP,Pellicole in PE e altri materiali di imballaggio con prestazioni di taglio perfette.

5.3 Chiusura:

Dopo che il pacchetto è stato inviato al punto fisso, verrà automaticamente trascinato e automaticamente tirato.

Quando il numero di giri di partenza (1,5 - 2,5 giri) deve essere avvolto, le pinze vengono rilasciate automaticamente.

5.4 Dispositivo di alimentazione:

Agganciatore pneumatico, viti senza lucchetto, cambio veloce e facile da installare.

5.5 Meccanismo di etichettatura automatico:

Adottando una pila di tipo di scarico etichetta, un pacchetto per pacchetto, raccogliendo automaticamente un'etichetta per alimentare, conveniente e sicuro, e risparmiare tempo, aumentare la produzione.

5.6 Motore motore:

Anello C: 1 HP * 4P motore CA.

Tenere il braccio: motore 1HP * 4P AC + riduttore 1/20.

Dopo che la busta è stata completata, la bobina viene automaticamente spinta nel diapositivo nella scatola di raccolta.

6FAQ:
Cari clienti, ci sono diversi modelli per la macchina di stranding, per consigliare il modello suitabe, vorremmo sapere alcune informazioni:
1. diametro del filo nudo
2.Fabbricazione a partire da fibre sintetiche
3. Quantità di fili da torcere
4- Area dopo la torsione.

Le mie migliori saluti.

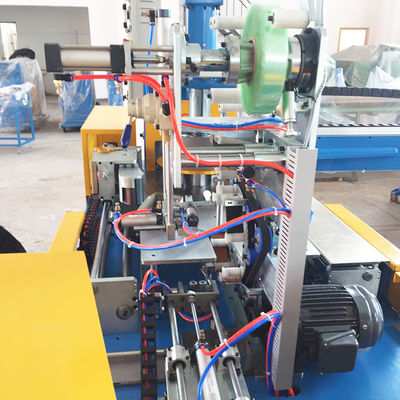

7Foto di riferimento
