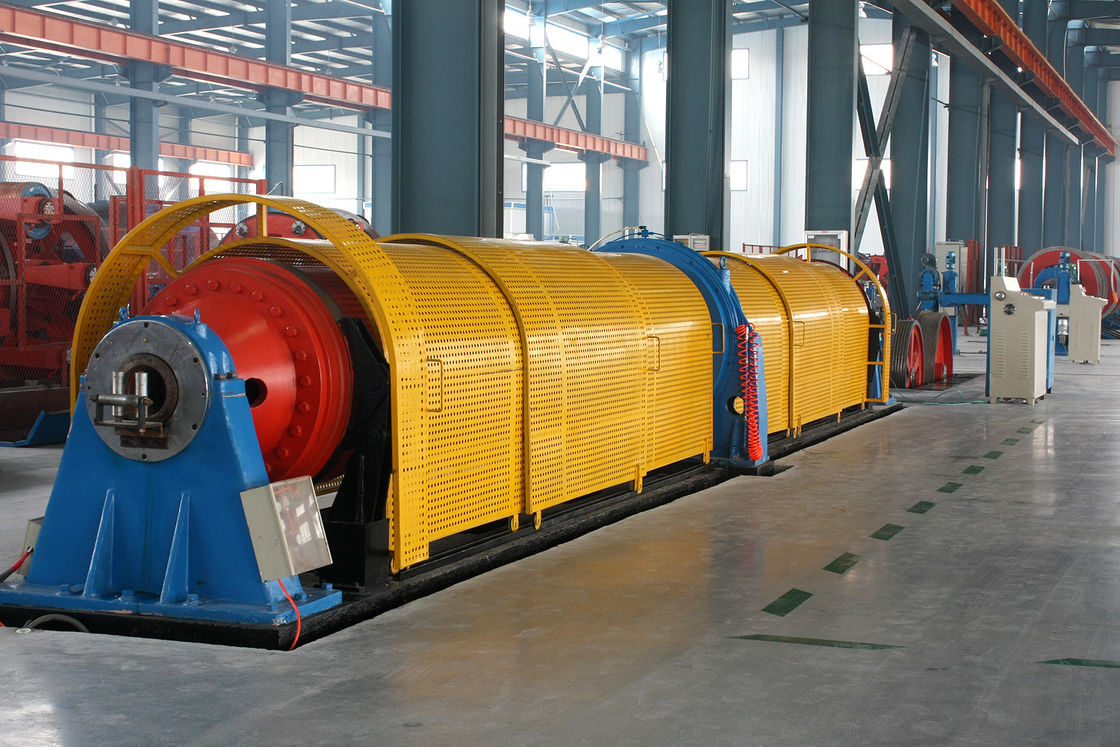

Lunga durata di vita: macchina per il fiocco tubolare di tipo 1+6

1Descrizione generale:

Questa macchina è utilizzata principalmente per la torsione del filo a strascico di acciaio, del filo a strascico di alluminio e del filo a strascico di rame e può anche essere utilizzata per la torsione dei cavi di controllo entro 7 nuclei.

2Parametro tecnico:

3.Componenti elettrici principali

4.Descrizione dettagliata:

4.1 Φ630 ripartizione del filo centrale:

Specificità della bobina di compensazione: PND630
Il tipo di albero terminale attacca o allenta manualmente la bobina e la vite manuale la solleva.
Controllo della tensione meccanico di attrito, la dimensione può essere regolata manualmente.

4.2 Φ630/6 corpo principale:

Specificità della bobina di compensazione: PND630
velocità massima: 600 r/min
Distanza di attacco: 62-276 mm
L'albero terminale è una struttura di chiusura a molla e la bobina viene rilasciata pneumaticamente.
Controllo della tensione meccanica di attrito.
Il cilindro è supportato da grandi cuscinetti su entrambe le estremità, e il centro è supportato da cuscinetti di grandi dimensioni.
Il cilindro è munito di freno pneumatico e la frenata è affidabile.
Un dispositivo di rilevamento della disconnessione è fornito presso la linea del lavandino.
Il coperchio protettivo adotta una struttura di porta scorrevole.
I fili sono dotati di un singolo dispositivo di preformazione del filo.
Il corpo principale è integralmente installato sulla piastra inferiore e l'apparecchiatura è facile da installare.

4.3 Contatore:

La circonferenza della ruota del contatore è di 500 mm
Lunghezza massima in metri 9999,9 m
Errore di precisione ≤3‰
Adotta una struttura a doppia ruota ed è installata orizzontalmente; c'è una molla tampone alla ruota di pressatura e ci sono rulli di filo all'entrata e all'uscita.

4.4 Φ1500 doppio dispositivo di tracciamento:

Diametro della ruota di trazione: Φ1500 mm
Diametro della ruota divisoria: Φ1300 mm
Velocità della linea di trazione: 31-138 m/min
Velocità dell'ingranaggio di trazione: 36 passi

4.5 Φ2000 Macchina di raccolta:

Specificità del rullo di presa: PN1000-PN2000
carico massimo: 8T
Velocità massima di presa: 150 m/min
Motore di presa: 6 kg.m
Diametro massimo del cavo: Φ20 mm
La presa in carico adotta un motore a coppia, affidabile nel funzionamento e semplice e conveniente nel funzionamento e nella manutenzione.
La struttura è costituita da una bobina elettrica di chiusura o di allentamento del tipo albero termico, una bobina elettrica di sollevamento.
Adottando il cavo a vite a piombo, può monitorare la velocità di assunzione e la distanza di arrangiamento può essere regolata senza passi.

4.6 Trasmissione meccanica:

Potenza del motore principale: 45 kW (AC)
Il sistema di trasmissione meccanica comprende il motore principale, il riduttore principale, l'albero di trasmissione, l'accoppiamento, ecc.

4.7 Sistema di controllo elettrico ed elettronico:

L'alimentazione di questa macchina è un sistema a cinque fili a tre fasi, 380V (± 10%), 50HZ.
La macchina principale della macchina adotta un motore CA e un controllo della conversione di frequenza; la presa adotta un motore a coppia, che può avviarsi e fermarsi senza intoppi,e il funzionamento e la manutenzione sono semplici e convenientiL'intera macchina è controllata da un controller programmabile Siemens.

4.8 Requisiti per le fonti d'aria:

Pressione dell'aria: 0,6Mpa
Volume dell'aria: 1,0 m3/min
L'aria compressa deve essere asciutta, priva di impurità e di polvere.

5FAQ:

Cari clienti, ci sono diversi modelli per la macchina di stranding, per consigliare il modello suitabe, vorremmo sapere alcune informazioni:

1. diametro del filo nudo

2.Fabbricazione a partire da fibre sintetiche

3. Quantità di fili da torcere

4- Area dopo la torsione.

Le mie migliori saluti.

6Foto di riferimento
