Macchina per disegnare le barre di rame

1Descrizione generale:

La macchina per la rottura delle barre di rame è un equipaggiamento specializzato utilizzato nell'industria della produzione di fili e cavi.La sua funzione principale è quella di ridurre il diametro delle barre di rame o di altre barre metalliche per produrre fili di diametro minoreQuesto processo è noto come disegno di filo o disgregazione del disegno di filo.

Ecco un dettaglio di come funziona tipicamente una macchina per la rottura delle barre di rame:
Alimentazione: le barre di rame, generalmente prodotte attraverso processi come la colata o l'estrusione, vengono alimentate nella macchina.

Matrici di disegno: le barre passano attraverso una serie di matrici di disegno, che di solito sono realizzate in carburo di tungsteno o diamante.e quando le bacchette saranno trascinate,Questa riduzione di diametro è ottenuta mediante l'applicazione di una forza di trazione esercitata da un capstan o da un meccanismo simile.

raffreddamento e lubrificazione: per ridurre l'attrito e il calore generati durante il processo di disegno, le barre possono essere raffreddate e lubrificate.mentre la lubrificazione aiuta a ridurre l'usura delle matrici e migliora la qualità del filo tirato.
Passaggi multipli: a seconda del diametro finale desiderato del filo, il processo può comportare più passaggi attraverso diversi set di matrici di disegno, ognuno con diametri leggermente più piccoli.Questo consente un controllo preciso del diametro del filo e garantisce l'uniformità.

Prodotto finale: il risultato è un filo di rame del diametro desiderato, che può essere poi ulteriormente lavorato, se necessario, come la ricottura per alleviare le sollecitazioni,o può essere avvolto su bobine per la conservazione e la distribuzione.

Le macchine per la rottura delle barre di rame sono essenziali nella produzione di diversi tipi di fili utilizzati in applicazioni elettriche, telecomunicazioni, costruzioni,e molte altre industrie in cui è necessario un filo conduttoreL'efficienza e la precisione di queste macchine svolgono un ruolo cruciale nel determinare la qualità e l'affidabilità dei prodotti finali in filo.

2Parametro tecnico:

















3Introduzione breve:
3.1 Punto di pagamento:
Tipo: tipo a sbalzo
Il supporto di pagamento è costituito da una colonna, un cantilever e un rullo di sterzo.
L'altezza della colonna è di circa 5000 mm. Le due bobine di alluminio possono ottenere un rendimento continuo.
3.2 Macchina di disegno principale:

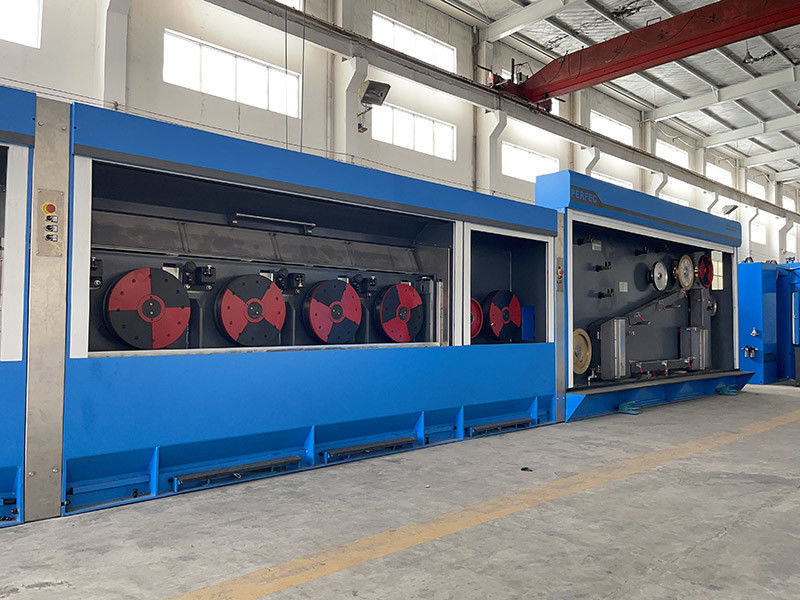

Tipo: tipo scivolo. Macchina per disegnare filo di rame a 13 matrici con blocchi di disegno dello stesso diametro
La macchina è costituita da una vasca per il raffreddamento e la circolazione dell'emulsione di trazione, da un cambio, da un sistema di lubrificazione, da una ruota a velocità costante, da un motore principale e da un motore per la ruota a velocità costante.
Quattro interruttori a clip-and-run per la stringa dei matrici con funzionamento a clip-and-run. Dispositivo che impedisce al blocco di tracciamento e al supporto del matricio di tracciamento di estendersi alla stessa distanza dal corpo del cambio.

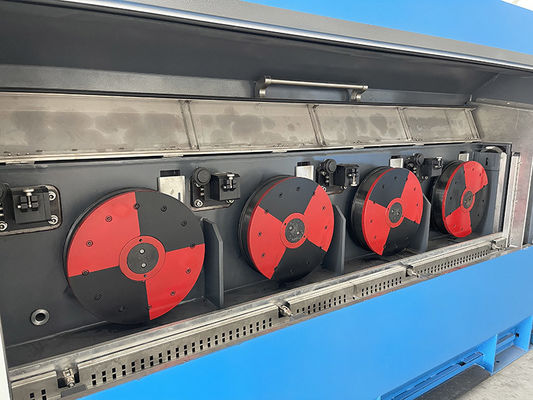

I blocchi di tracciamento hanno ruote in acciaio, la cui superficie è coperta da carburo di tungsteno per prolungare la durata di utilizzo.

3.3 Accumulatore:
Capacità dell'accumulatore: 7 m
Tensione massima: 138N
La tensione è regolata dalla pressione della bombola.

3.4 Dispositivo di ricottura:
Tipo: ricottura a corrente continua orizzontale, controllo automatico della velocità
Diametro del filo di raccolta di ricottura: Φ1,2 mm-Φ3,5 mm
Velocità massima lineare di ricottura: 25 m/s

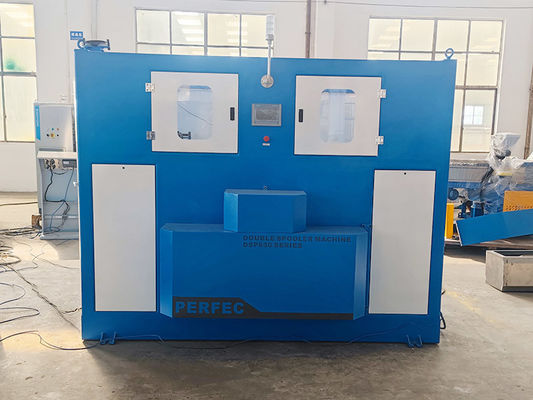

3.5 Φ500-Φ630 Assorbimento a doppia bobina:
Dimensione della bobina: PND500~PND630
Velocità massima: 25 m/s
Motore di assorbimento: 22KW (due, CA)

3.6 macchina per avvolgere (può essere utilizzata per filo morbido e duro)
Diametro del filo applicabile: Φ1,5 mm-Φ3,5 mm
Velocità: 20 m/s
Diametro della bobina: Φ800 mm
Carico: 1400 kg
Potenza del motore: 15 kW (AC)
Le dimensioni del cesto a bobina: Φ600*Φ110*1300 mm.

4FAQ:
Cari clienti, ci sono diversi modelli per la macchina di rottura delle barre di rame.
1. diametro del filo di entrata e di uscita
2Se hai bisogno di ricottatore online
3Metodo di ripresa: bobina a bobina o bobina a bobina?
4Disegno dimensionale della bobina a bobina/cesto di filo

Le mie migliori saluti.
