Rottura della canna di rame con linea di produzione di ricottura

1Descrizione generale:

La macchina per la rottura delle barre di rame è un equipaggiamento utilizzato nell'industria della produzione di fili e cavi.La sua funzione principale è quella di ridurre il diametro delle barre di rame o di altre barre metalliche per produrre fili di diametro minoreQuesto processo è noto come disegno di filo o disgregazione del disegno di filo.

Ecco come funziona tipicamente il processo:

Alimentazione: le barre di rame vengono alimentate nella macchina.

Le barre passano attraverso una serie di matrici di disegno, che sono essenzialmente piastre d'acciaio indurite con fori di diametro progressivamente più piccolo.sono allungate e ridotte di diametro.

raffreddamento e lubrificazione: le barre possono essere raffreddate e lubrificate durante il processo di disegno per ridurre l'attrito e il calore, che possono influenzare la qualità del filo prodotto.

Prodotto finale: il risultato è un filo del diametro desiderato, che può poi essere ulteriormente lavorato, come ad esempio ricottura (riscaldamento e raffreddamento per alleviare le tensioni),o può essere avvolto su bobine per la conservazione e la distribuzione.

Le macchine per la rottura delle barre di rame sono essenziali nella produzione di diversi tipi di fili utilizzati in applicazioni elettriche, telecomunicazioni, costruzioni,e molte altre industrie in cui è necessario un filo conduttoreLa qualità e la precisione del processo di disegno del filo hanno un impatto diretto sulle prestazioni e sull'affidabilità del prodotto finale.

2Parametro tecnico:

















3Introduzione breve:
3.1 Punto di pagamento:
Tipo: tipo a sbalzo
Il supporto di pagamento è costituito da una colonna, un cantilever e un rullo di sterzo.
L'altezza della colonna è di circa 5000 mm. Le due bobine di alluminio possono ottenere un rendimento continuo.

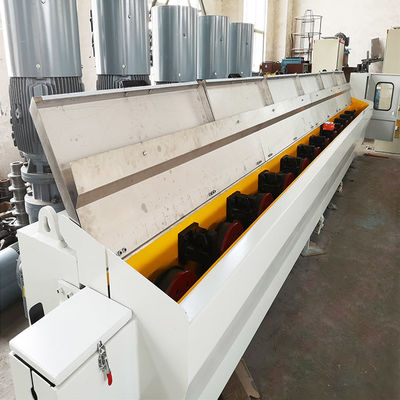

3.2 Macchina di disegno principale:
Tipo: tipo scivolo. Macchina per disegnare filo di rame a 13 matrici con blocchi di disegno dello stesso diametro
La macchina è costituita da una vasca per il raffreddamento e la circolazione dell'emulsione di trazione, da un cambio, da un sistema di lubrificazione, da una ruota a velocità costante, da un motore principale e da un motore per la ruota a velocità costante.
Quattro interruttori a clip-and-run per la stringa dei matrici con funzionamento a clip-and-run. Dispositivo che impedisce al blocco di tracciamento e al supporto del matricio di tracciamento di estendersi alla stessa distanza dal corpo del cambio.

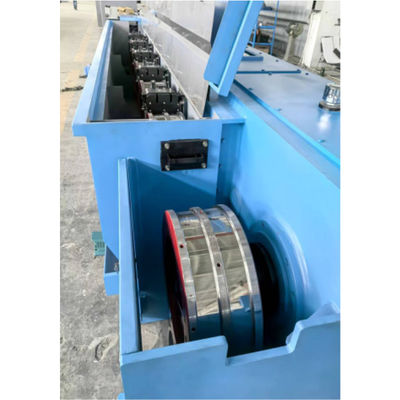

I blocchi di tracciamento hanno ruote in acciaio, la cui superficie è coperta da carburo di tungsteno per prolungare la durata di utilizzo.

3.3 Accumulatore:
Capacità dell'accumulatore: 7 m
Tensione massima: 138N
La tensione è regolata dalla pressione della bombola.

3.4 Dispositivo di ricottura:
Tipo: ricottura a corrente continua orizzontale, controllo automatico della velocità
Diametro del filo di raccolta di ricottura: Φ1,2 mm-Φ3,5 mm
Velocità massima lineare di ricottura: 25 m/s

3.5 Φ500-Φ630 Assorbimento a doppia bobina:
Dimensione della bobina: PND500~PND630
Velocità massima: 25 m/s
Motore di assorbimento: 22KW (due, CA)

3.6 macchina per avvolgere (può essere utilizzata per filo morbido e duro)
Diametro del filo applicabile: Φ1,5 mm-Φ3,5 mm
Velocità: 20 m/s
Diametro della bobina: Φ800 mm
Carico: 1400 kg
Potenza del motore: 15 kW (AC)
Le dimensioni del cesto a bobina: Φ600*Φ110*1300 mm.

4FAQ:
Cari clienti, ci sono diversi modelli per la macchina di rottura delle barre di rame.
1. diametro del filo di entrata e di uscita
2Se hai bisogno di ricottatore online
3Metodo di ripresa: bobina a bobina o bobina a bobina?
4Disegno dimensionale della bobina a bobina/cesto di filo

Le mie migliori saluti.
