Macchina per la riparazione di fili di cavi a telaio rigido per la riparazione di fili di cavi in rame o alluminio

1Descrizione generale:
Questa macchina è utilizzata principalmente per la torsione di filo di rame nudo, filo di alluminio nudo, filo di alluminio con filo di acciaio, conduttori rotondi e a forma di ventola, ecc.

2Parametro tecnico:















3.Componenti elettrici principali









4.Descrizione dettagliata:
4.1 ΦΦ630 ripagamento del filo centrale:

Specificità della bobina di compensazione: PND630
Il tipo di albero terminale attacca o allenta manualmente la bobina e la vite manuale la solleva.
Controllo della tensione meccanico di attrito, la dimensione può essere regolata manualmente.

4.2 6B, 12B, 18B:

Specificità della bobina di compensazione: PND630
Velocità: 6B/12B: 70-166 giri/min

18B: 62-146 giri al minuto

Distanza di attacco: 6B/12B: 87-843 mm

18B: 99-952 mm

Il numero di fasi di conversione della velocità di rotazione è di 6 fasi
Struttura del telaio 4 parti uguali
L'attrito meccanico controlla la tensione e la regolazione della tensione è conveniente.
Clampaggio pneumatico senza albero e bobina di allentamento, blocco meccanico automatico e assicurazione, facile da usare, veloce e sicuro.
Arresto automatico quando il filo si rompe.


4.3 Contatore:
La circonferenza della ruota del contatore è di 500 mm
Lunghezza massima in metri 9999,9 m
Errore di precisione ≤3‰
Adotta una struttura a doppia ruota ed è installata orizzontalmente; c'è una molla tampone alla ruota di pressatura e ci sono rulli di filo all'entrata e all'uscita.

4.4 Φ2000 doppio dispositivo di trazione:

Metodo di tracciamento: ruota a doppia scanalatura, doppio tracciamento attivo.
Diametro della ruota di trazione: Φ2000 mm
Velocità della linea di trazione: 14,5-59 m/min
Velocità dell'ingranaggio di trazione: 36 passi


4.5 Φ2500 Macchina di ripresa:

Specificità del rullo assorbente: PN1250-PN2500
Carico massimo: 12 T
Motore di presa: 8 kg.m
Diametro massimo del cavo: Φ50 mm
La presa in carico adotta un motore a coppia, affidabile nel funzionamento e semplice e conveniente nel funzionamento e nella manutenzione.
La struttura è costituita da una bobina elettrica di chiusura o di allentamento del tipo albero termico, una bobina elettrica di sollevamento.
Adottando il cavo a vite a piombo, può monitorare la velocità di assunzione e la distanza di arrangiamento può essere regolata senza passi.

4.6 Trasmissione meccanica:

Potenza del motore principale: 110 kW (AC)
Il sistema di trasmissione meccanica comprende il motore principale, il riduttore principale, l'albero di terra della trasmissione, ecc.

4.7 Sistema di controllo elettrico ed elettronico:

L'alimentazione di questa macchina è un sistema a cinque fili a tre fasi, 380V (± 10%), 50HZ.
La macchina principale della macchina adotta un motore CA e un controllo della conversione di frequenza; la presa adotta un motore a coppia, che può avviarsi e fermarsi senza intoppi,e il funzionamento e la manutenzione sono semplici e convenientiL'intera macchina è controllata da un controller programmabile Siemens.


4.8 Requisiti per le fonti d'aria:
Pressione dell'aria: 0,6Mpa
Volume dell'aria: 1,0 m3/min
L'aria compressa deve essere asciutta, priva di impurità e di polvere.

5FAQ:
Cari clienti, ci sono diversi modelli per la macchina di stranding, per consigliare il modello suitabe, vorremmo sapere alcune informazioni:
1. diametro del filo nudo
2.Fabbricazione a partire da fibre sintetiche
3. Quantità di fili da torcere
4- Area dopo la torsione.

Le mie migliori saluti.

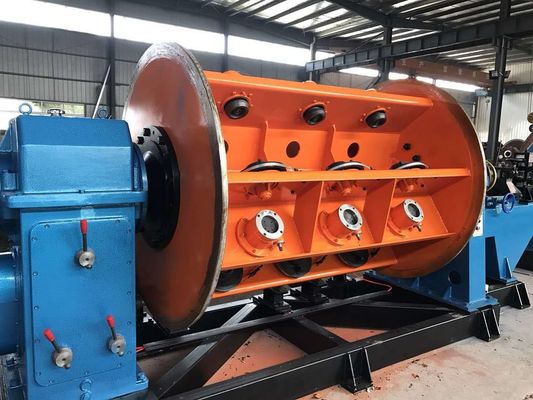

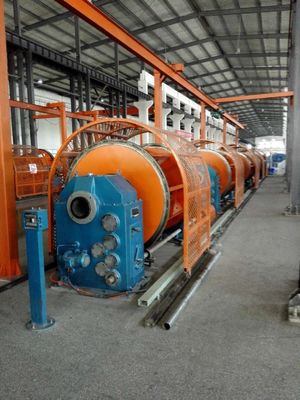

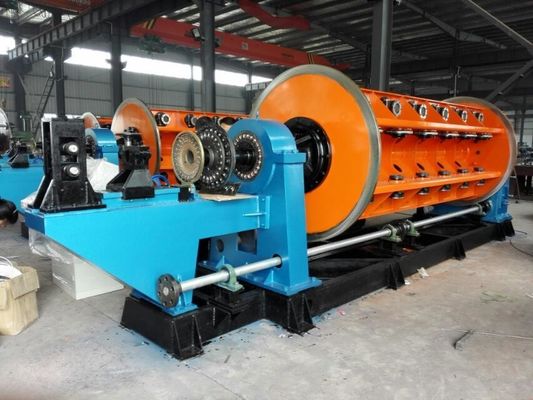

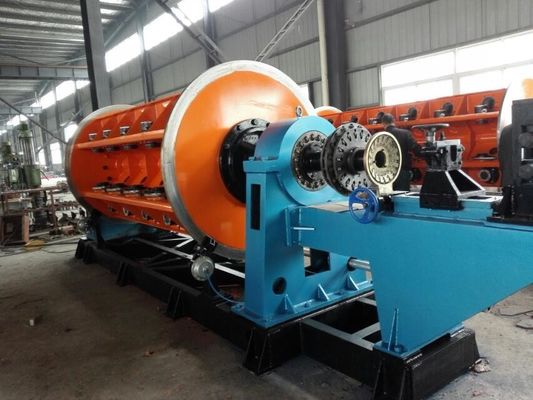

6Foto di riferimento
