Macchina per la torsione di cavi planetari di alta qualità

1Descrizione generale:
Questa macchina è utilizzata principalmente per torcere filo di rame nudo, filo di alluminio nudo, ecc.

2Parametro tecnico:















3.Componenti elettrici principali









4.Descrizione dettagliata:
4.1 Φ1600 retribuzione del filo centrale:
Specifica della bobina di ripagamento: PN630-1600
Capacità di carico massima: 4 tonnellate
La tensione è controllata da attrito meccanico e la dimensione può essere regolata.
La retribuzione è di tipo di verniciatura a fine asse che può essere spostata su e giù da sola per garantire la regolazione dell'altezza.Dispone di un dispositivo di protezione contro lo scivolamento durante il carico della bobina e di una protezione limitata durante il carico e lo scarico.
4.2 12B, 18B, 24B:
Specificità della bobina di compensazione: PND630
Velocità: 6B/12B: 95 giri/min
18B: 85 giri al minuto
24B: 75 giri al minuto
Passaggio di incrocio: 6B: regolazione senza gradini
12B: regolazione senza passaggio
18B: regolazione senza passaggio
24B: regolazione senza passaggio
Le estremità del corpo torto sono supportate da un grande cuscinetto e l'asse principale è lavorato da spessi tubi in acciaio senza cuciture.Ci sono in totale 6 set di ruota di supporto, 1 set per gabbia 12B, 2 set per gabbia 18B e 3 set per gabbia 24B.La connessione tra gabbia e spindle principale stranding adotta disco di contrazione e tipo di connessione chiave che potrebbe garantire il corpo stranding ruotare ad alta velocità per lungo tempo.
La torsione posteriore della carrozzeria è realizzata da un ingranaggio obliquo protetto da un coperchio.
La scatola di marcia utilizza una scatola di colata di sabbia di resina, che viene trattata con la spruzzatura. La forma è piatta e bella. Non ha pori e residui. Può assorbire efficacemente le vibrazioni, ridurre il rumore, ridurre il rischio di frattura, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione, ridurre il rischio di fratturazione e ridurre il rischio di fratturazione.e migliorare la stabilità della trasmissione.
Il disco di filo è fissato dal tipo di albero terminale, il fissaggio o il rilassamento utilizza un coperchio di dadi e c'è un dispositivo di blocco sicuro; il cuscinetto di entrambe le estremità della culla adotta un cuscinetto di tipo cuore.
Il corpo a strascico e i fori del cradle-rack sono lavorati da un centro di lavorazione CNC di perforazione e fresatura,che garantiscono con precisione la concentricità degli orifici dell'asse alle due estremità della culla e dei punti degli orifici della gabbia tortuosa, che prolungano la vita utile dell'apparecchiatura.
La tensione compensativa è controllata meccanicamente dall'attrito, la dimensione può essere regolata, viene utilizzata la cintura di tensione piana e la cintura d'acciaio superiore utilizza acciaio a molla da 65mn.
Un dispositivo di protezione disconnesso dal filo è collegato al modulo del filo più vicino per garantire che abbia una funzione di parcheggio automatico disconnesso.
Ci sono chiavi, campane della polizia e pulsanti dinamici davanti al corpo a ghiaccio per facilitare il funzionamento della bobina di carico e scarico.
Ciascuna carrozzeria a strascico utilizza una serie di freni pneumatici a farfalla, che è sensibile e affidabile a frenare.
La scatola di marcia stranding utilizza un motore separato per azionare la pompa di marcia per la lubrificazione.
Ci sono recinzioni di sicurezza in ogni sezione dei corpi in baleno.
Il collegamento dell'albero di terra della trasmissione utilizza le giunzioni di vendita della colonna.
Si utilizza lo stampo in acciaio di tungsteno.

4.3Dispositivo di controllo
Tipo di tap: 2 dischi, tipi a metà taglio
Diametro del tap pad: Φ400 mm
Velocità di scarico: 170-380 r/min
Pittura di scarico: 15-240 mm
Materiale per il tappo: nastri non metallici quali nastri di policatis, tessuti non tessuti e nastri non tessuti
Potenza del tosaerba: 11KW (AC)
Controllo della tensione meccanica di attrito, misura regolabile.

4.4 Contatore di metri:
La circonferenza della ruota del contatore è di 500 mm
Lunghezza massima in metri 9999,9 m
Errore di precisione ≤3‰
Adotta una struttura a doppia ruota ed è installata orizzontalmente; c'è una molla tampone alla ruota di pressatura e ci sono rulli di filo all'entrata e all'uscita.

4.5 Φ2500 doppio dispositivo di trazione:
Metodo di tracciamento: ruota a doppia scanalatura, doppio tracciamento attivo.
Diametro della ruota di trazione: Φ2500 mm
Velocità della linea di trazione: 45 m/min
Forza di tracciamento massima: 12T
Potenza del motore di tracciamento: 110 kW (AC)
Equipaggiato con un dispositivo di filo a pressione di parcheggio per garantire che il filo non si allenta durante il parcheggio e che il passo di blocco sia stabile.
Due ruote di trazione adottano una situazione strutturale di reciproca separazione naturale per evitare graffi al filo durante il processo di trazione.
La superficie della scanalatura della ruota di trazione è lucidata per evitare che il cavo di trazione si blocchi.

4.6 Φ2500 Macchina di ripresa:
Specifica del rullo di presa: PN1000-PN2500
Carico massimo: 12 T
Velocità massima: 65 m/min
Diametro massimo del filo: Φ50 mm
Torsione del motore di presa: 8 kg.m
Adotta un motore a coppia, un funzionamento affidabile, un funzionamento e una manutenzione semplici e convenienti.
L'arrangiamento del filo adotta barre a vite, le linee possono seguire la velocità della linea e le linee della linea non sono regolate.
Con protezione per la pinza della bobina, protezione del limite superiore e inferiore della bobina e protezione del terminale trasversale.
La presa è di tipo di verniciatura a asse terminale che può essere spostata su e giù da sola per garantire la regolazione dell'altezza.Dispone di un dispositivo di protezione contro lo scivolamento durante il carico della bobina e di una protezione limitata durante il carico e lo scarico.

4.7 Sistema di controllo elettrico:
L'alimentazione di questa macchina è un sistema a cinque fili a tre fasi, 380V (± 10%), 50HZ.
Il motore principale adotta il motore CA, il controllo dell'inverter, il motore di presa adotta il motore a coppia.
L'intera linea adotta il controllo PLC.

4.8 Requisiti per le fonti d'aria:
Pressione dell'aria: 0,6Mpa
Volume dell'aria: 1,0 m3/min
L'aria compressa deve essere asciutta, priva di impurità e di polvere.

5FAQ:
Cari clienti, ci sono diversi modelli per la macchina di stranding, per consigliare il modello suitabe, vorremmo sapere alcune informazioni:
1. diametro del filo nudo
2.Fabbricazione a partire da fibre sintetiche
3. Quantità di fili da torcere
4- Area dopo la torsione.

Le mie migliori saluti.

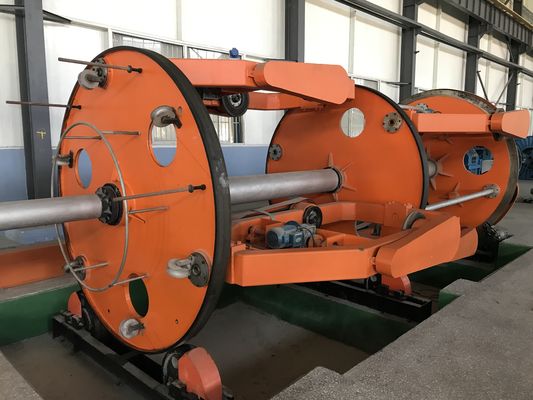

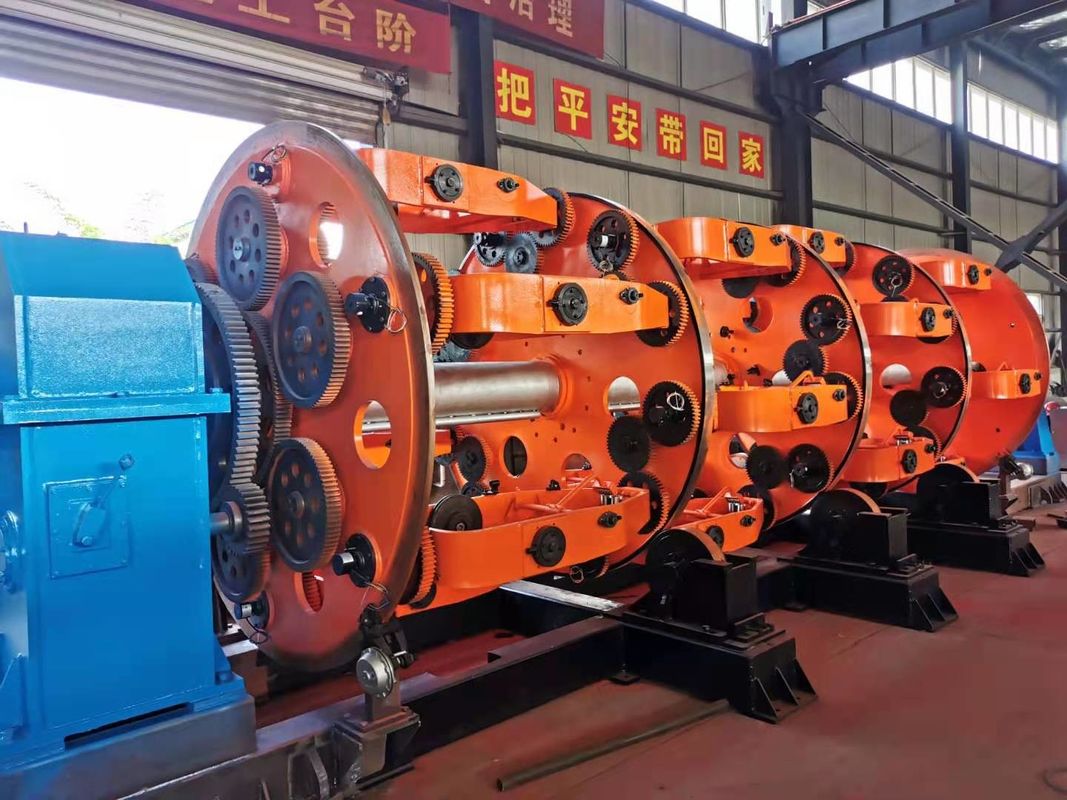

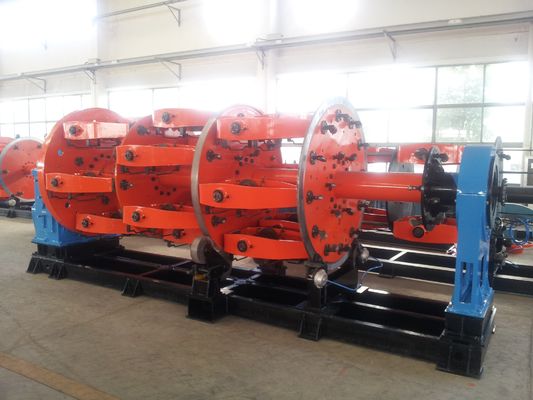

6Foto di riferimento
