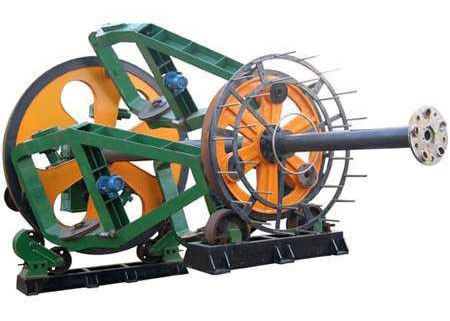

1600-1+1+3 Cable Manufacturing Cradle Type Laying Up Cabling Machine

1Descrizione generale:

Questa macchina è appositamente progettata per torcere cavi di alimentazione isolati a tre, quattro e cinque nuclei con una sezione trasversale del nucleo di 25-300 mm2 al di sotto di 350 KV.La sezione trasversale del nucleo torto può essere rotonda, può anche essere a forma di ventaglio, elettrico in linea stop pre-torque, chiusura dell'albero termico o bobina di allentamento.

2Parametro tecnico:

3.Componenti elettrici principali

4.Descrizione dettagliata:

4.1 Φ1600/1+1+3 Corpo principale:

La prima sezione del telaio della bobina di filo Φ1600 è collegata alla seconda sezione del telaio della bobina di filo attraverso l'accoppiamento e la torsione inversa,L'operazione di non ritorno-torsione e di pre-torsione del telaio del rullo di filo può essere realizzata smontando o inserendo l'albero del perno.
La seconda sezione della bobina di filo Φ1600 è dotata di un arco di torsione per far passare il filo centrale rilasciato dalla prima bobina di filo.Il telaio della bobina di filo e il telaio della prua sono collegati con l'albero principale del riduttore principale da flangeCome nel primo paragrafo, il telaio della bobina è utilizzato anche per smontare o installare l'albero dei perni per realizzare il funzionamento di torsione, non torsione e pre-torsione del telaio della bobina.
La terza sezione del verricello a tre dischi Φ1600 è collegata con l'albero principale della cassetta di trasmissione attraverso l'accoppiamento.e la modalità di trasmissione differenziale è adottata per soddisfare le esigenze di coppia di ritorno o non di ritorno.

4.2 Dispositivo di interruzione:

Tipo di testa del nastro: tipo comune
Numero di bobine: 2 bobine
Dimensione della bobina: Φ400 mm
Larghezza del nastro: 15-60 mm
Velocità di rotazione della testina: 170-380 r/min
Distanza di scarico: 12-200 mm
Materiale del nastro nastro non metallico come tessuti non tessuti, nastro di poliestere, ecc.
La testina ha un cambio di velocità di 6 livelli e ha le funzioni di rotazione a sinistra e a destra e neutrale.
La tensione della cinghia è controllata da attrito meccanico e può essere regolata.

4.3 Φ800 Dispositivo di corazzatura a cinghia in acciaio:

Diametro esterno massimo del nucleo del cavo blindato: Φ120 mm
Tipo di testa corazzata: Mezza taglio
Numero di bobine: 2 bobine
Dimensione del rullo: Φ800 mm
Larghezza del nastro: 15-60 mm
Velocità della testa corazzata: 149-343 r/min.
Distanza tra le armature: 14-230 mm.
Materiale di armatura: nastro di acciaio
La testa corazzata ha un cambio di velocità a 6 velocità, e ha una rotazione a sinistra e a destra e una funzione neutrale.
Controllo meccanico dell'attrito della cinghia in acciaio e regolabile.

4.3 Contatore:

La circonferenza della ruota del contatore è di 500 mm
Lunghezza massima in metri 9999,9 m
Errore di precisione ≤3‰
Adotta una struttura a doppia ruota ed è installata orizzontalmente; c'è una molla tampone alla ruota di pressatura e ci sono rulli di filo all'entrata e all'uscita.

4.4 Φ2000 Dispositivo di tracciamento a ruote singole:

Tipo di trazione: trazione a ruote singole, filo di spinta con anello del colletto
Diametro della ruota di trazione: Φ2500 mm
Velocità della linea di trazione: 4,7-34,2 m/min
Velocità di trasmissione: 27 passi

4.5 Φ2500 Macchina di ripresa:

Specifica del rullo di presa: PN1600-PN3150
Carico massimo: 15 T
Velocità massima di presa: 40 m/min
Motore di presa: 10 kg.m
Diametro massimo del cavo: Φ120 mm
L'assunzione del filo adotta un motore a coppia, affidabile nel funzionamento e semplice e conveniente nel funzionamento e nella manutenzione.
La struttura è costituita da una bobina elettrica di chiusura o di allentamento del tipo albero termico, una bobina elettrica di sollevamento.
Adottando un cavo a vite a piombo, il cavo può monitorare la velocità di assunzione e l'altezza del cavo può essere regolata senza passi.

4.6 Trasmissione meccanica:

Potenza del motore principale: 45 kW (AC)
Il sistema di trasmissione meccanica comprende il motore principale, il riduttore principale, l'albero di trasmissione, l'accoppiamento, ecc.

4.7 Sistema di controllo elettrico ed elettronico:

L'alimentazione di questa macchina è un sistema a cinque fili a tre fasi, 380V (± 10%), 50HZ.
La macchina principale della macchina adotta un motore CA e un controllo della conversione di frequenza; la presa adotta un motore a coppia, che può avviarsi e fermarsi senza intoppi,e il funzionamento e la manutenzione sono semplici e convenientiL'intera macchina è controllata da un controller programmabile Siemens.

4.8 Requisiti per le fonti d'aria:

Pressione dell'aria: 0,6Mpa
Volume dell'aria: 1,0 m3/min
L'aria compressa deve essere asciutta, priva di impurità e di polvere.

FAQ:

Cari clienti, ci sono diversi modelli per la macchina di stranding, per consigliare il modello suitabe, vorremmo sapere alcune informazioni:

1. diametro del filo nudo

2.Fabbricazione a partire da fibre sintetiche

3. Quantità di fili da torcere

4- Area dopo la torsione.

Le mie migliori saluti.

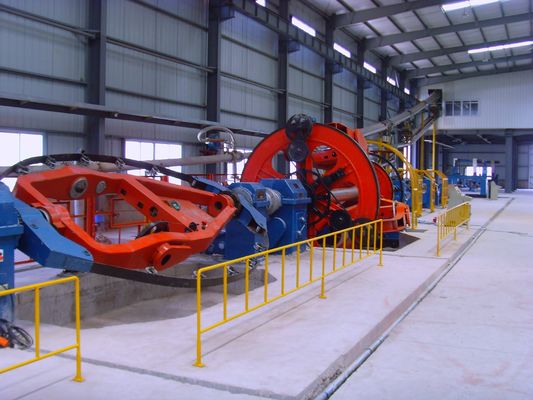

5Foto di riferimento
